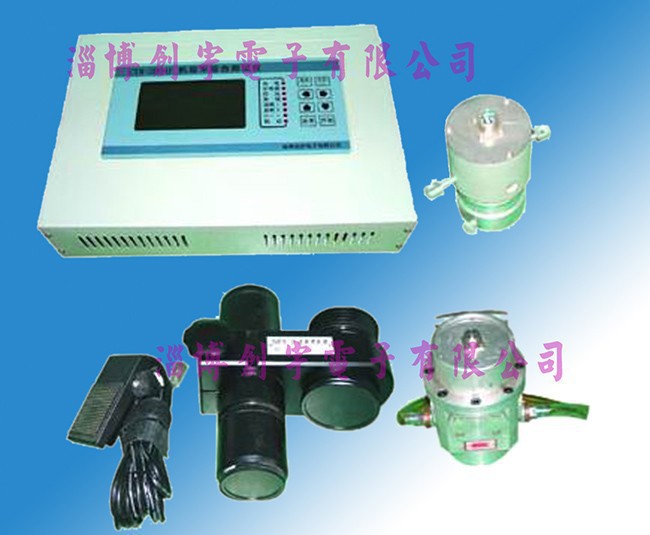

探傷儀在焊縫探傷工作中的實際應用

　　探傷儀主要用于探測機加工件內部有無缺陷，焊縫是否合格，查找有無暗傷，從而判定工件合格與否。那么探傷儀在焊縫探傷工作中的實際應用是什么，下面將帶領大家一起了解一下。
　　探傷儀在焊縫探傷工作中的實際應用：
　　1.要了解圖紙對焊接質量的技術要求。
　　2.應該清楚超聲波探傷儀檢測時機，碳素結構鋼應在焊縫冷卻到環境溫度后、低合金結構鋼在焊接完成24小時以后方可進行焊縫探傷檢驗。
　　3.應該知道待測工件母材厚度、接頭型式及坡口型式。
　　4.在每次探傷操作前都須利用標準試塊(CSK-IA、CSK-ⅢA或RB-2)進行探頭和儀器的校準，制作探傷曲線，以保證探傷結果的準確性。
　　5.探傷面的修整：應清除焊接工作表面飛濺物、氧化皮、凹坑及銹蝕等，光潔度一般低于▽4。焊縫兩側探傷面的修整寬度一般為大于等于2KT+50mm，(K:探頭K值，T：工件厚度)。一般的根據焊件母材選擇K值為2.5探頭。例如：待測工件母材厚度為10mm,那么就應在焊縫兩側各修磨100mm。
　　6.耦合劑的選擇應考慮到粘度、流動性、附著力、對工件表面無腐蝕、易清洗，而且經濟，綜合以上因素選擇機油、洗潔精或者工業漿糊作為耦合劑。
　　7.由于母材厚度較薄因此探測方向采用單面雙側進行。
　　8.由于板厚小于20mm所以采用水平定位法來調節儀器的掃描速度。
　　9.在超聲波探傷儀檢測操作過程中采用粗探傷和精探傷。為了大概了解缺陷的有無和分布狀態、定量、定位就是精探傷。使用鋸齒形掃查、左右掃查、前后掃查、轉角掃查、環繞掃查等幾種掃查方式以便于發現各種不同的缺陷并且判斷缺陷性質。
　　10.對超聲波探傷儀探測結果進行記錄，如發現內部缺陷對其進行評定分析。如果發現有超標缺陷，向車間下達整改通知書，令其整改后進行復驗直至合格。
　　以上就是小編為大家整理的探傷儀在焊縫探傷工作中的實際應用，希望這篇文章能夠幫助大家對探傷儀有更深一步的了解。
